Dlaczego detal po gięciu nie zgadza się z projektem i jak przewidzieć odchyłki

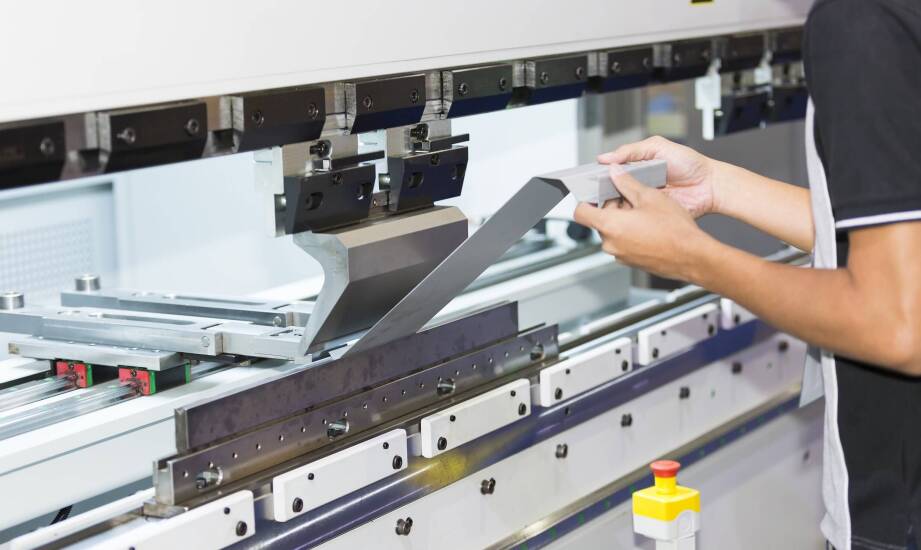

Projektant przygotowuje rysunek techniczny detalu, zakładając kąt zagięcia na poziomie dokładnie 90 stopni. Po zakończeniu obróbki na prasie krawędziowej okazuje się jednak, że gotowy element wykazuje znaczącą odchyłkę, a rzeczywisty kąt wynosi 92 lub nawet 95 stopni. Ten rozjazd wymiarowy wynika z naturalnych właściwości fizycznych materiału, który nigdy nie zachowuje się w sposób idealnie plastyczny podczas formowania na matrycy. Blacha reaguje na siłę nacisku maszyny, ale po jej zwolnieniu częściowo wraca do pierwotnego kształtu. Zrozumienie tego zjawiska pozwala unikać kosztownych poprawek oraz poprawnie kalkulować wymiary w systemach projektowych.

Przeczytaj również: Jak wybrać odpowiednią myjkę ciśnieniową dla swojego domu?

Mechanika sprężynowania blach i zmiany promienia wewnętrznego

Podczas obróbki na prasie krawędziowej zawsze dochodzi do zjawiska określanego mianem sprężynowania powrotnego. W zależności od specyfiki konkretnego gatunku stopu blacha odkształca się wtórnie o 2 do 10 stopni po ustaniu nacisku stempla. Dzieje się tak, ponieważ zewnętrzna warstwa materiału ulega mocnemu rozciąganiu, podczas gdy warstwa wewnętrzna jest ściskana. To naprzemienne obciążenie włókien generuje silne wewnętrzne naprężenia w strukturze stali. Promień wewnętrzny zagięcia również ulega zauważalnej modyfikacji podczas tego procesu. W codziennej praktyce produkcyjnej promień wewnętrzny ulega zwiększeniu po zakończeniu operacji, co oznacza, że wartość planowana na poziomie 5 milimetrów rośnie często do 6 lub 8 milimetrów.

Przeczytaj również: Dlaczego warto wybierać pojemniki na śmieci z materiałów ekologicznych?

Grubość poddawanego obróbce materiału ma absolutnie decydujący wpływ na ostateczny kąt uformowanego detalu. Zależność ta jest bezpośrednia i wynika z podstawowych praw fizyki ciał stałych oraz współczynnika modułu Younga. Ze względu na wyższy opór stawiany naciskowi stempla, im grubsza blacha, tym silniejsze sprężynowanie występuje po uformowaniu krawędzi. Taka charakterystyka surowca opóźnia jego trwałe, w pełni plastyczne odkształcenie. Dla blach o grubości przekraczającej barierę 6 milimetrów promień zagięcia powinien wynosić co najmniej od 1 do 1,5 grubości zastosowanego materiału. Ścisłe przestrzeganie tej zasady pozwala uniknąć niebezpiecznej koncentracji naprężeń w strefie gięcia i zapobiega pękaniu zewnętrznej powierzchni.

Przeczytaj również: Przekładki kartonowe – niezawodne rozwiązanie w logistyce i magazynowaniu

Wpływ gatunku stali i precyzji cięcia na odchyłki wymiarowe

Rodzaj zastosowanego w projekcie stopu bezpośrednio determinuje zachowanie detalu opieranego na matrycy. Ze względu na dużo wyższą sprężystość własną, stal nierdzewna wykazuje silniejsze sprężynowanie powrotne niż klasyczna stal konstrukcyjna. Wymaga to użycia wyższych sił docisku oraz zaprogramowania zupełnie innej korekty w układzie sterującym maszyny. Z kolei zwykła stal konstrukcyjna jest wprawdzie znacznie bardziej plastyczna, ale w przypadku elementów przekraczających długość 2000 milimetrów pojawiają się inne wyzwania. Bardzo długie detale są silnie podatne na zjawisko skręcania i falowania krawędzi pod wpływem nierównomiernych naprężeń. Operatorzy w firmie BaluSteel, dysponujący nowoczesną prasą o nacisku 170 ton, precyzyjnie kalibrują parametry, aby zniwelować te efekty na elementach mierzących do 3000 milimetrów.

Prawidłowe uformowanie profilu zaczyna się już znacznie wcześniej, na etapie wycinania płaskiego rozwinięcia z arkusza. Wykorzystanie nowoczesnych technologii cięcia światłowodowego pozwala uzyskać krawędzie o dokładności rzędu 0,2 milimetra. Gładka, pozbawiona gradu i idealnie prostopadła krawędź sprawia, że detal stabilnie opiera się na tylnych zderzakach prasy. Zgodnie z dobrymi praktykami inżynieryjnymi gięcie stali wymaga bezwzględnego zachowania powtarzalności geometrycznej już przy wypalaniu. Brak precyzji podczas początkowego wycinania blach automatycznie potęguje błędy na późniejszych etapach formowania bryły.

Szczegółowa analiza dokumentacji często ujawnia błędy w wyliczaniu naddatków technologicznych, które programiści wprowadzają do oprogramowania CAD. Niewłaściwie dobrany współczynnik K, oscylujący dla stali zazwyczaj między 0,3 a 0,5, zaburza docelowe proporcje rozwinięcia. Zbyt mały naddatek sprawia, że gotowy element staje się za krótki, natomiast jego nadmiar nienaturalnie wydłuża zagięte boki. Kolejnym poważnym czynnikiem ryzyka jest nieprawidłowa kolejność wykonywania poszczególnych operacji na prasie. Zamknięcie krawędzi zewnętrznych przed dogięciem skrzydeł wewnętrznych prowadzi do trwałego rozjazdu wymiarów o 1 do 2 milimetrów, zmuszając zakład do złomowania całego detalu.

Świadome dostosowanie dokumentacji do technologii obróbki

Oczekiwanie, że prasa idealnie odwzoruje nominalny wymiar bez uwzględnienia fizycznej mechaniki poszczególnych metali, prowadzi wyłącznie do kosztownych opóźnień na hali produkcyjnej. Wprowadzenie odpowiednich tolerancji do rysunku sprawdza się znacznie lepiej niż ręczne i siłowe poprawianie uformowanych już detali. Doświadczony inżynier woli od razu zmodyfikować kąt wprowadzony do programu sterującego o te kluczowe 2 lub 3 stopnie. Przewidywanie naturalnych odchyłek na podstawie grubości, gatunku stopu i precyzji wstępnego cięcia laserem umożliwia wykonanie skomplikowanych elementów w pierwszym podejściu.
