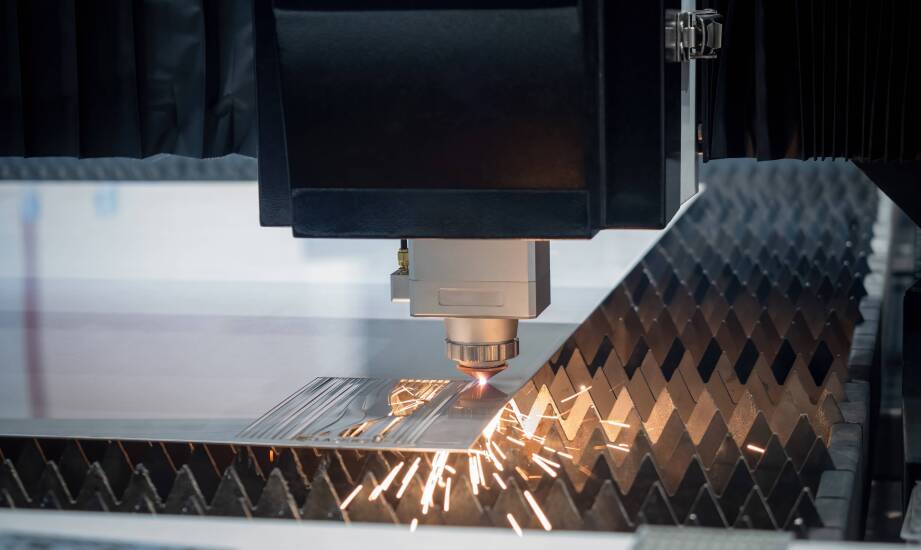

Dlaczego projekt detalu bywa poprawny na ekranie, a problematyczny dopiero przy cięciu blach laserem

Projekt detalu metalowego często prezentuje się bezbłędnie na ekranie komputera w środowisku CAD. Trójwymiarowe modele i gładkie krzywe tworzą iluzję gotowości do natychmiastowej obróbki. Po wyeksportowaniu pliku bazowego i przesłaniu go na halę produkcyjną sytuacja potrafi się jednak drastycznie zmienić. Operator wczytuje dane do oprogramowania sterującego, a proces niespodziewanie zatrzymuje się przed fizycznym uruchomieniem maszyny. Wynika to z faktu, że wizualna poprawność rysunku inżynierskiego nie zawsze idzie w parze z jego technologiczną użytecznością. Właśnie na wczesnym etapie weryfikacji wychodzą na jaw ukryte mankamenty, które wymuszają wstrzymanie prac i powrót do ustaleń z biurem konstrukcyjnym. Nawet z pozoru nieistotne niedopatrzenia potrafią zablokować start urządzenia, co dezorganizuje harmonogram całego zakładu. Zrozumienie natury tych komplikacji ułatwia przygotowanie poprawnej dokumentacji wykonawczej.

Przeczytaj również: Jak wybrać odpowiednią myjkę ciśnieniową dla swojego domu?

Niewidoczne wady geometrii i braki materiałowe w plikach

Z pozoru idealny plik w formacie DXF kryje niekiedy usterki całkowicie uniemożliwiające zaplanowanie poprawnej ścieżki narzędzia. Otwarte kontury sprawiają, że oprogramowanie maszyny nie potrafi zamknąć obrysu wycinanego kształtu. System operacyjny nie połączy przerwanych odcinków z własnej inicjatywy, traktując je jako niezależne nacięcia, a nie pełny detal. To zjawisko natychmiast blokuje kluczową procedurę układania elementów na arkuszu. Kolejnym powszechnym utrudnieniem są zduplikowane wektory nałożone dokładnie w tym samym miejscu. Podwójne linie wymuszają na głowicy dwukrotne przejście przez ten sam odcinek, co drastycznie pogarsza jakość obrabianej krawędzi i niepotrzebnie wydłuża czas pracy urządzenia. Do tego zestawu komplikacji dochodzą jeszcze kolizje samych detali na wspólnym rysunku. Nakładające się na siebie krawędzie są czytane przez sterownik jako jeden chaotyczny obiekt. Wyeliminowanie tych wszystkich wad geometrycznych zmusza technologa do ręcznego edytowania węzłów, a to przesuwa moment rozpoczęcia pracy.

Przeczytaj również: Dlaczego warto wybierać pojemniki na śmieci z materiałów ekologicznych?

Równie powszechny problem stanowi brak kluczowych parametrów surowca w dostarczonej dokumentacji. Rysunek techniczny pozbawiony precyzyjnego określenia gatunku stopu zmusza wykonawcę do kosztownych domysłów. Brak specyfikacji materiału i grubości wymusza dobieranie parametrów startowych poprzez czasochłonne próby na fragmentach odpadowych. Ustawienia mocy źródła światła, ciśnienia gazu asystującego i punktu ogniskowania zależą ściśle od właściwości fizycznych blachy. Dynamika ruchu głowicy zmienia się w sposób radykalny wraz ze zmianą proporcji detalu. Przy obróbce cienkiej płyty trzymilimetrowej prędkość robocza oscyluje w granicach od dziesięciu do dwudziestu metrów na minutę. W przypadku grubej stali dziesięciomilimetrowej tempo spada do zaledwie jednego lub dwóch metrów. Próba uruchomienia programu w ciemno grozi uszkodzeniem materiału oraz delikatnej optyki maszyny.

Przeczytaj również: Przekładki kartonowe – niezawodne rozwiązanie w logistyce i magazynowaniu

Weryfikacja technologiczna i organizacja danych produkcyjnych

Przekazanie paczki wektorów do zewnętrznego parku maszynowego stanowi moment ostatecznej weryfikacji poczynionych założeń inżynierskich. Specjaliści firmy METAL-SERWIS rutynowo poddają nadesłane pliki rygorystycznej kontroli technologicznej tuż przed ich przetworzeniem. Prawidłowo realizowane laserowe cięcie blach wymaga całkowitej precyzji informacyjnej, która wychwytuje najmniejsze odchylenia od standardów wytwórczych. Sprawny przebieg tego procesu zależy od porządku w nazewnictwie oraz logicznej struktury katalogów. Stosowanie jednoznacznych oznaczeń wersji oraz systematyczna numeracja poszczególnych komponentów zapobiegają błędom na etapie wdrażania poprawek. Plik precyzyjnie opisany unikalnym kodem projektowym i numerem rewizji radykalnie obniża ryzyko wyprodukowania nieaktualnego wariantu przedmiotu.

Konsekwencje niedokładności w dokumentacji różnią się diametralnie w zależności od wolumenu zleconej partii. W przypadku realizacji pojedynczego prototypu usterki plikowe wiążą się zazwyczaj z drobną korektą i szybką konsultacją z autorem szkicu. Praca nad krótką serią bywa bardziej uciążliwa, ponieważ nieścisłości zmuszają załogę do wielokrotnego kalibrowania maszyny na próbnych egzemplarzach. Skala problemu rośnie lawinowo, gdy w grę wchodzi ciągła produkcja powtarzalna dla wymagających sektorów gospodarki. Braki danych w dokumentacji seryjnej wywołują kosztowne przestoje całej linii i marnują cenne partie surowca. Chaos w zarządzaniu rewizjami rysunków powoduje, że przy wznawianiu zlecenia po dłuższej przerwie zespół musi od nowa analizować parametry poszczególnych kształtów.

Znaczenie spójnej dokumentacji w sektorze przemysłowym

W realiach produkcji skierowanej do branży stoczniowej czy ciężkiego przemysłu maszynowego precyzja danych bywa równie ważna jak niezawodność samego sprzętu. Praktyka warsztatowa dowodzi, że największe straty finansowe i czasowe generuje nie sama technologia obróbki, lecz niekompletny projekt wymuszający nieustanne konsultacje. Nowoczesne urządzenia tnące działają błyskawicznie tylko wtedy, gdy otrzymują jednoznaczne, pozbawione błędów logicznych wytyczne przestrzenne i surowcowe.

Inwestycja w skrupulatne przygotowanie formatów wektorowych zwraca się już podczas pierwszego uruchomienia cięcia na maszynie CNC. Wyeliminowanie podwójnych linii, zamknięcie wszystkich obrysów oraz wyczerpujące opisanie gatunków metali zdejmuje z barków operatorów obowiązek naprawy cudzych niedociągnięć. Kompleksowe spojrzenie na dokumentację techniczną stanowi absolutny fundament rentownej współpracy i pozwala na terminowe dostarczenie gotowych elementów.
