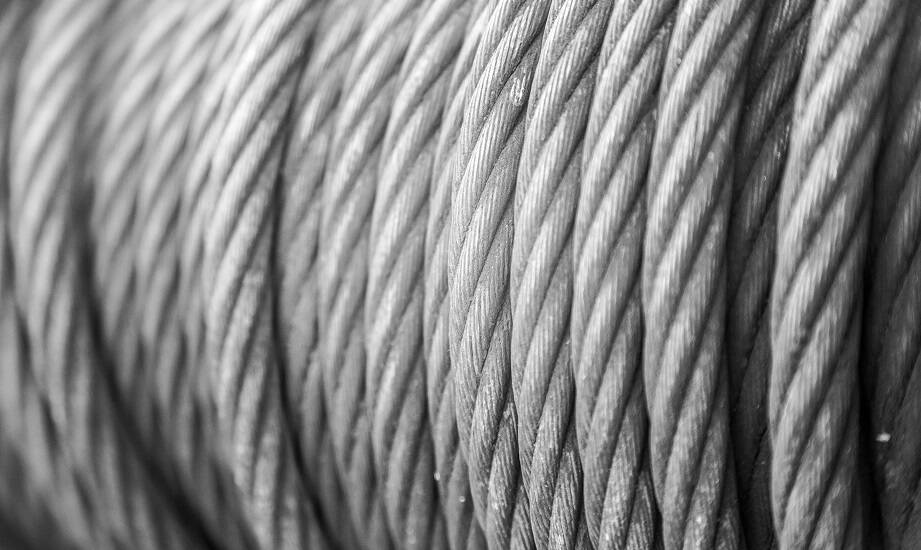

Przewody stalowo-aluminiowe w liniach napowietrznych — co decyduje o zachowaniu pod obciążeniem

Projektowanie i modernizacja linii napowietrznych wymaga zastosowania materiałów, które sprostają zmiennym warunkom atmosferycznym oraz ciągłym naprężeniom mechanicznym. W takich instalacjach o ostatecznej pracy przewodu stalowo-aluminiowego decyduje nie tylko sam jego przekrój znamionowy. Kluczowe okazuje się bezpośrednie połączenie wysokiej przewodności elektrycznej zewnętrznego oplotu z nośnością wewnętrznego rdzenia. Przewody typu AFL, funkcjonujące w nazewnictwie międzynarodowym pod skrótem ACSR, powszechnie stosuje się w ogólnokrajowej energetyce przesyłowej i zaawansowanej infrastrukturze szynowej. Wynika to z komplementarności parametrów fizycznych obu surowców. Zastosowanie samego aluminium skutkowałoby zrywaniem linii pod własnym ciężarem, z kolei użycie wyłącznie stali powodowałoby zauważalne straty energii ze względu na jej wysoką rezystancję.

Przeczytaj również: Jak płyta PIR na dach wpływa na efektywność energetyczną budynku?

Funkcje warstw aluminiowych i rdzenia stalowego

Wielowarstwowa budowa opiera się na ścisłym podziale ról w procesie przesyłu prądu. Aluminiowe sploty odpowiadają w całości za transport energii elektrycznej, ponieważ materiał klasy AL1 wyróżnia się wysoką przewodnością przy bardzo niskiej gęstości własnej. Twardo-ciągnione druty nawija się współśrodkowo na centralny nośnik. Kierunki skrętu kolejnych warstw są względem siebie przeciwne, co gwarantuje stabilność przestrzenną konstrukcji i zapobiega jej rozkręcaniu podczas wieloletniej eksploatacji. Materiał ten wykazuje doskonałe właściwości antykorozyjne dzięki zjawisku naturalnej pasywacji, co chroni zewnętrzną powłokę przed wpływem wilgoci i zanieczyszczeń przemysłowych.

Przeczytaj również: Jak powłoki refleksyjne mogą wydłużyć żywotność płaskiego dachu?

Zewnętrzna warstwa nie poradziłaby sobie z siłami rozciągającymi. Główne naprężenia mechaniczne przejmuje stalowy rdzeń, który stabilizuje punktowe zawieszenie całej linii. Ocynkowane druty ze stali wysokowęglowej typu ST1A, poddawane weryfikacji zgodnie z wymogami normy PN-EN 50189, zapewniają odpowiednią wytrzymałość układu na zerwanie. Galwanizacja stanowi warstwę ochronną zapobiegającą rdzewieniu w przypadku mechanicznego naruszenia szczelności oplotu. Odpowiednio dobrany materiał bimetaliczny pracuje bezpiecznie w temperaturze ciągłej wynoszącej do 80°C. W sytuacjach ekstremalnych i zwarciowych dokumentacja techniczna dopuszcza krótkotrwałe obciążenie termiczne dochodzące do 200°C.

Przeczytaj również: Innowacyjne produkty betonowe dostępne w Olsztynie

O ostatecznej elastyczności, masie jednostkowej i zachowaniu materiału przy długich rozpiętościach decyduje w głównej mierze stosunek przekroju stali do aluminium. W nomenklaturze technicznej występują różne proporcje, na przykład układ 1:6 charakterystyczny dla wariantu AFL-6 lub wartość 1:1,7 spotykana w mocno obciążonych układach AFL-1,7. Wyższy udział elementu nośnego wyraźnie zwiększa moduł sprężystości podłużnej. Taka konfiguracja zmniejsza strzałkę zwisu przy dużych odległościach między słupami energetycznymi, ale jednocześnie odczuwalnie podnosi masę całkowitą. Konstrukcja z siedmioma drutami stalowymi o średnicy 2,7 mm oraz dwudziestoma sześcioma drutami aluminiowymi o wymiarze 3,4 mm skutecznie minimalizuje ryzyko nadmiernego wydłużenia termicznego w torach zasilających.

Wybór przewodu i osprzętu w projektach inwestycyjnych

Żaden przewód elektroenergetyczny nie funkcjonuje samodzielnie, dlatego traktuje się go zawsze jako spójny element szerszego układu instalacyjnego. Bezpieczny i trwały montaż wymaga użycia dedykowanych zacisków zaprasowywanych oraz specjalistycznych uchwytów napinających. Wykonawcy prac instalacyjnych wykorzystują złączki do karbowania zaprojektowane wyłącznie dla konstrukcji bimetalicznych. Prawidłowo skompletowany osprzęt gwarantuje równomierne rozłożenie sił rozciągających oraz tworzy barierę chroniącą przed zjawiskiem korozji galwanicznej na styku odmiennych chemicznie metali. Niewłaściwy docisk prowokuje wzrost rezystancji przejścia, co bywa przyczyną miejscowego przegrzania i późniejszego upalenia infrastruktury.

Budowa i rozbudowa nowoczesnej infrastruktury trakcyjnej narzuca stosowanie komponentów o ponadprzeciętnej tolerancji na wstrząsy. Z tego powodu przewody AFL montuje się powszechnie w głównych obwodach zasilających i odgałęźnych, od których oczekuje się rygorystycznej odporności na obciążenia dynamiczne. Wynikają one bezpośrednio z silnych drgań przenoszonych z torowiska na konstrukcje wsporcze w trakcie szybkiego przejazdu ciężkiego taboru kolejowego.

Płynna realizacja skomplikowanych projektów infrastrukturalnych opiera się na stuprocentowej niezawodności każdego wykorzystanego detalu. Wrocławska spółka Involt dostarcza kompletny osprzęt elektroenergetyczny do inwestycji związanych z rozbudową trakcji szynowych i przemysłowych. Przedsiębiorstwo zajmuje się dystrybucją kabli i elementów nośnych wykazujących pełną zgodność z wytycznymi normy PN-EN 50182 oraz spełniających kryteria techniczne narzucane przez krajowych operatorów sieci. Integracja zewnętrznych systemów zasilania uwzględnia dokładne dopasowanie przekrojów znamionowych do typu wykorzystywanych zacisków, co buduje podstawy dla przewidywalnej eksploatacji nowo powstającego odcinka.

Decyzja o wdrożeniu konkretnego wariantu materiałowego wynika z dokładnej weryfikacji przewidywanych obciążeń prądowych, lokalnych uwarunkowań terenowych i odległości projektowanych przęseł. Właściwe skalowanie średnic i proporcji materiałowych sprawia, że sieć gwarantuje bezawaryjny przesył energii przez wiele dekad nieprzerwanej pracy. Ekstremalne zjawiska atmosferyczne, w tym oblodzenie poprzeczne czy porywisty wiatr, stanowią obciążenia testujące fizyczną elastyczność instalacji. Jeżeli siły działające na linię ulegną nieplanowanej zmianie, decydujące dla utrzymania bezpieczeństwa otoczenia stają się parametry wytrzymałościowe osprzętu mocującego oraz rygorystyczne przestrzeganie narzuconych harmonogramów kontroli stanu technicznego.
